Información Básica.
No. de Modelo.
FL85STH118-6008A
Modo de Operar
Run
Tipo
Magnético-Eléctrico
Certificación
ISO9001, CCC, CE, RoHS, SGS
Marca
Jkongmotor
Paquete de Transporte
Carton
Especificación
2.3kg-5.4kg
Marca Comercial
Jkongmotor
Origen
Jiangsu Changzhou
Código del HS
8501310000
Capacidad de Producción
50000piece/Month
Descripción de Producto

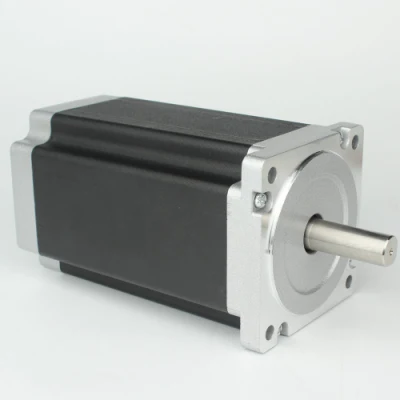

86mm (NEMA34) 2phase híbrido tornillo varilla motor paso a paso con buen Calidad
Especificaciones generales:
/especificación eléctrica:
Los productos de solicitud especial pueden ser hechos de acuerdo a la solicitud del cliente !
nuestro embalaje:
Nuestra empresa ofrece tres grandes series de productos: Motores paso a paso híbridos, motor DC sin escobillas y motor DC Brush.
Siempre estamos desarrollando nuevos modelos.Si necesita otros tipos de piezas, no dude en ponerse en contacto con nosotros.
Especificaciones generales:
| Elemento | (Especificaciones) |
| Ángulo de paso | 1,8° |
| Aumento de temperatura | 80°Cmax |
| Temperatura ambiente | -20ºC~+50ºC. |
| Resistencia de aislamiento | 100 MΩ mín. ,500VDC |
| Rigidez dieléctrica | 820VAC para 1s 3mA |
| Juego radial del eje | 0,02Max. (450g-carga) |
| Juego axial del eje | 0,08Max. (450g-carga) |
| Fuerza radial máx | 220n (20mm desde la brida) |
| Fuerza axial máx | 60N |
Modelo no | Ángulo de paso | Longitud del motor | Actual /fase | Resistencia /fase | Inductancia /fase | Par de sujeción | # de derivaciones | Par de retención | Inercia del rotor | Masa |
| ( °) | (L)mm | R | Ω | MH | N.m | No | Kg.cm | g.cm | Kg | |
| JK86HS78-5504 | 1,8 | 78 | 5,5 | 0,46 | 4,0 | 4,6 | 4 | 1,2 | 1400 | 2,3 |
| JK86HS78-4208 | 1,8 | 78 | 4,2 | 0,75 | 3,4 | 3,2 | 8 | 1,2 | 1400 | 2,3 |
| JK86HS97-6004 | 1,8 | 97 | 6,0 | 0,5 | 3,8 | 7,0 | 4 | 1,7 | 2100 | 3,0 |
| JK86HS115-6004 | 1,8 | 115 | 6,0 | 0,5 | 5,8 | 8,7 | 4 | 2,4 | 2700 | 3,8 |
| JK86HS155-6004 | 1,8 | 155 | 6,0 | 0,68 | 9,0 | 13 | 4 | 3,6 | 4000 | 5,4 |
| JK86HS155-4208 | 1,8 | 155 | 4,2 | 1,25 | 8,0 | 8,5 | 8 | 3,6 | 4000 | 5,4 |
Los productos de solicitud especial pueden ser hechos de acuerdo a la solicitud del cliente !
nuestro embalaje:
Nuestra empresa ofrece tres grandes series de productos: Motores paso a paso híbridos, motor DC sin escobillas y motor DC Brush.
Siempre estamos desarrollando nuevos modelos.Si necesita otros tipos de piezas, no dude en ponerse en contacto con nosotros.
